당사의 행잉 컨베이어 라인은 캐리어가 이동, 정지, 축적, 라인 전환 또는 높이 변화를 통과해야 하는 경로를 위해 설계되었습니다. 파워 체인은 상부 트랙의 H 부착물을 구동하고 트롤리는 하부 트랙을 따라 이동합니다. 이 레이아웃은 생산 스테이션이 캐리어 흐름을 제어하는 데 도움이 됩니다.
주요 구성 요소 세트: 상부 파워 트랙, 하부 로드 트랙, H 부착 장치, 트롤리, 파워 체인, 드라이브 스테이션, 텐션 스테이션, 스토퍼, 스위치 및 곡선 섹션.
일치하는 부품: 리프팅 섹션, 수직 곡선, 수평 곡선, 핀 샤프트, 베어링 휠, 패스너 및 안전 가드.
제품 매개변수
|
목 |
사양 |
|
모델 시리즈 |
WTJ3, WTJ4, WTJ6, WWJ4, WWJ6 |
|
트랙 레이아웃 |
상부 트랙 및 하부 트랙 P&F 구조 |
|
라인 섹션 |
본선, 보조선, 개폐기, 종곡선, 수평곡선, 리프팅 구간 |
|
파워 체인 소재 |
45Mn2 체인 링크 |
|
핀 샤프트 재질 |
5천만 |
|
H 부착물 |
고탄소강 단조 |
|
베어링 휠 직경 |
82mm |
|
휠 표면 경도 |
HRC58~HRC62 |
|
트랙 자재 |
16Mn 합금강 |
|
공동 통관 추적 |
0.33mm 미만 |
|
종곡선 반지름 |
R4500 |
|
애플리케이션 |
누적 이체매달린 컨베이어 라인구조 |
제품 장점
행잉 컨베이어 라인은 축적 섹션에 하나의 캐리어를 보유할 수 있고 다른 캐리어는 동력 경로를 따라 계속 진행되므로 사이클 시간이 다른 스테이션이 연결된 상태를 유지하는 데 도움이 됩니다.
스위치와 리프팅 섹션은 프로세스 간에 작업물을 내리지 않고 별도의 경로나 높이를 연결합니다.
주요 응용

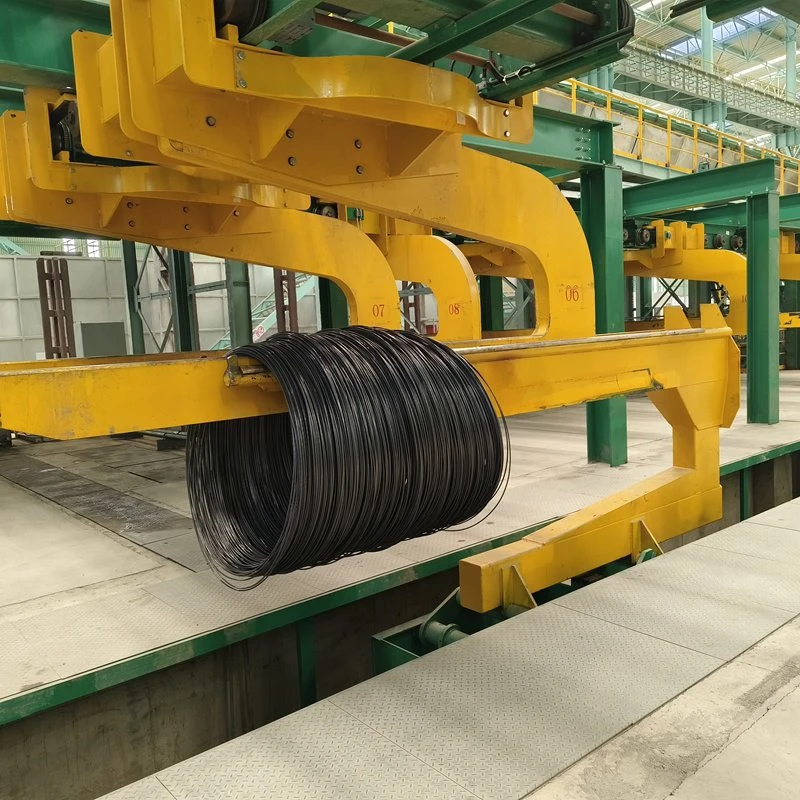

대량 생산, 철강 코일 핸들링, 자동차 부품 이송, 코팅 라인, 보관 및 반출 위치가 필요한 가공 경로에 사용됩니다.
이는 또한 공작물이 다음 작업에 들어가기 전에 대기해야 하는 다중{0}}프로세스 경로에도 적합합니다.
FAQ
Q: 라인 설치 전 반드시 확인해야 할 사항은 무엇인가요?
A: 캐리어 중량, 경로 높이, 스위치 위치, 축적 영역 및 스테이션 간격을 확인하십시오.
Q: 움직이는 부품은 어떻게 유지관리해야 합니까?
A: 정기 점검 중에 트롤리 바퀴, H 부착물, 체인 링크, 스토퍼 및 트랙 조인트를 검사하십시오.
Q: 이 레이아웃은 언제 유용합니까?
A: 부품에 오버헤드 이동, 임시 대기 및 프로세스 간 제어된 릴리스가 필요한 경우 유용합니다.
